DPI0650 Seri a se yon gwo -efikasite SMD Flat Wire Chip Inductor ki itilize avanse teknoloji fil plat likidasyon. Konsepsyon inovatè sa a reyalize yon Rezistans DC (DCR) ki ba anpil epi minimize pèt AC, sa ki lakòz efikasite enèji siyifikativman pi wo ak pi ba pwòp tèt -chofaj pase induktè tradisyonèl wonn-.
Anvlòp nan yon pakè moule 7.0 mm × 6.9 mm, induktè DPI0650 sa a ofri yon pwofil ba 5.0mm ak yon kouran saturation (Isat) ki rive jiska 28.0A. Konstriksyon mayetik pwoteje bay EMI ki ba. Sa a SMD Flat Wire Chip Inductor se yon solisyon ki lejè, -ekonomize espas ideyal pou gwo dansite aktyèl DC-DC konvètisè nan kaye, sèvè, ak aplikasyon pou chaje.
Karakteristik kle
Fil plat likidasyon:Reyalize yon DCR ki ba anpil pou efikasite segondè ak pèt pouvwa ki ba.
Segondè saturation aktyèl:Evalyasyon jiska 28.0A.
Moule Konstriksyon pwoteje:Mayetikman pwoteje pou redwi EMI.
Profil ki ba:5.0mm wotè (4.8$^{+0.2}_{-0.3}$) nan yon anprint 7.0 mm × 6.9 mm.
Konsepsyon ki lejè, ki ekonomize espas-:Ideyal pou aplikasyon SMT ki gen gwo -dansite.
Wide Tanperati Fonksyònman:-40 degre rive +125 degre .
Konfòme RoHS.
Aplikasyon
Konsepsyon fil elektrik segondè -efikasite- DPI0650 a se yon chwa ekselan pou sikwi kouran modèn:
Ki ap dirije ekleraj
1
>>
Televizyon-ekran plat, ble-anrejistrè disk ray, dekolaj-top box
2
>>
Kaye, òdinatè Desktop, serveurs, kat grafik
3
>>
Aparèy jwèt pòtab, sistèm navigasyon pèsonèl
4
>>
Estasyon baz telekominikasyon yo
5
Karakteristik elektrik
|
Pati No. |
Inductance (L) (µH) (±20%) |
Kondisyon tès la |
DCR (mΩ) TYP. |
DCR (mΩ) MAX. |
Isat (A) TYP. |
Idc (A) TYP. |
|
DPI0650-R24M |
0.24 |
100kHz, 0.1V |
1.00 |
1.10 |
28.0 |
20.0 |
|
DPI0650-R47M |
0.47 |
100kHz, 0.1V |
1.35 |
1.49 |
20.0 |
18.0 |
|
DPI0650-R76M |
0.76 |
100kHz, 0.1V |
2.25 |
2.48 |
15.0 |
15.5 |
|
DPI0650-1R1M |
1.10 |
100kHz, 0.1V |
3.15 |
3.47 |
13.0 |
15.0 |
|
DPI0650-1R5M |
1.50 |
100kHz, 0.1V |
4.30 |
4.73 |
11.0 |
13.0 |
|
DPI0650-2R2M |
2.20 |
100kHz, 0.1V |
5.85 |
6.44 |
9.00 |
11.0 |
|
DPI0650-3R3M |
3.30 |
100kHz, 0.1V |
9.00 |
9.90 |
8.00 |
9.00 |
|
DPI0650-4R9M |
4.90 |
100kHz, 0.1V |
14.5 |
16.0 |
6.50 |
6.50 |
|
DPI0650-6R5M |
6.50 |
100kHz, 0.1V |
21.5 |
23.7 |
6.00 |
6.00 |
|
DPI0650-8R5M |
8.50 |
100kHz, 0.1V |
30.5 |
33.6 |
4.50 |
4.00 |
|
DPI0650-100M |
10.0 |
100kHz, 0.1V |
33.0 |
36.3 |
4.00 |
3.50 |
Nòt:
Kondisyon tès yo:Tout done yo teste baze sou tanperati anbyen 25 degre.
Ranje Tanperati Fonksyònman:-40 degre rive +125 degre .
Isat (aktyèl saturation):Valè aktyèl DC aktyèl la lè inductance a diminye 30% valè inisyal li.
Idc (Kran Ogmantasyon Tanperati):Valè aktyèl DC aktyèl la lè tanperati a monte se ΔT=50 degre (Ta=25 degre).
Limit Tanperati:Tanperati pati a (anbyen + ogmantasyon tanperati) pa ta dwe depase 125 degre nan pi move kondisyon fonksyone-ka yo.
Grafik pèfòmans
Fòm ak dimansyon

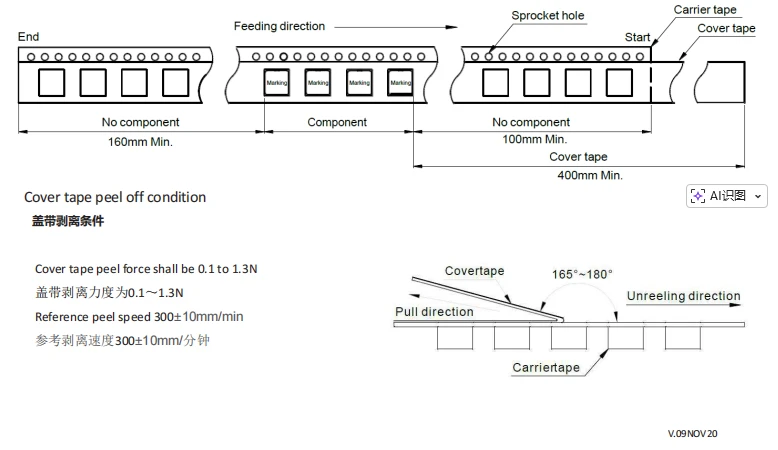

Anbalaj
Anbalaj:Relief Carrier Tape
Dyamèt bobin:330 mm
Lajè tep:16 mm
Kantite / bobin:1000 pcs
Soude Reflow Profile
Kondisyon prechofe:150 ~ 200 degre / 60 ~ 120 sec.
Tan ki pèmèt pi wo pase 217 degre:60 ~ 90 sec.
Tanperati maksimòm:260 degre
Tan maksimòm nan tanperati maksimòm:10 sec.
Tan Reflow pèmèt:2x max
Soude kole: Sn/3.0Ag/0.5Cu
(Remak: Pwofil sa a se pou kalifikasyon sèlman. Des aktyèl yo dwe baze sou konsepsyon espesifik ak pwosesis kliyan an.)
